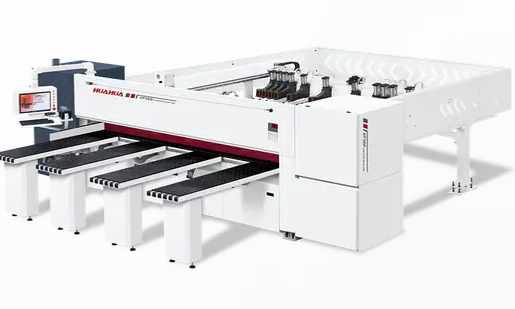

HP330CL
Раскроечный центр с задней загрузкой
Форматно-раскроечный центр предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных так и не облицованных.
Станок используется в условиях крупносерийного и массового производства для изготовления
корпусной мебели, мебельного щита, погонажных изделий.
Станок используется в условиях крупносерийного и массового производства для изготовления
корпусной мебели, мебельного щита, погонажных изделий.
Особенности:
- Максимальная высота раскраемого пакета 120 мм.
- Перемещение пильной каретки и захватов происходит за счет прямозубой рейки и шестерни с помощью сервомотора.
- Скорость рабочего хода пильной каретки до 5 – 100 м/мин.
- Скорость обратного хода пильной каретки до 120 м/мин.
- Скорость программируемого толкателя 120 м/мин.
- На программируемом толкателе оборудованы восемь пневматических захватов.
- Рабочий стол станка оборудован воздушной подушкой.
- Промышленный компьютер обеспечивает надежную работу системы ЧПУ.
| Система управления | PC с программой оптимизации |
| Максимальная скорость резки | 100 м/мин |
| Макс. длина раскраиваемого материала | 3300мм |
| Макс. Толщина раскраиваемого материала | 120 мм |
| Макс. Скорость реза | 100 мм |
| Скорость основной пилы | 4000об/мин |
| Скорость подрезной пилы | 5200об/мин |
| Скорость возврата пильной каретки | 0-120м/мин |
| Мощность привода основной пилы | 18.5 кВт |
| Мощность сервопривода | 2 кВт |
| Разгрузочные столы с воздушной подушкой | 3 шт |
| Высота стола | 980 мм |
| Рабочее давление | 5-7 кг/см2 |
| Вес, кг | 6500 |
| Мощность двигателя, кВт | 32.1 |
| Размер (ВхШхГ), см | 5740*8370*2066 |
Видеообзор
Видеообзор
Преимущества форматно - раскроечного центра HP 330CL

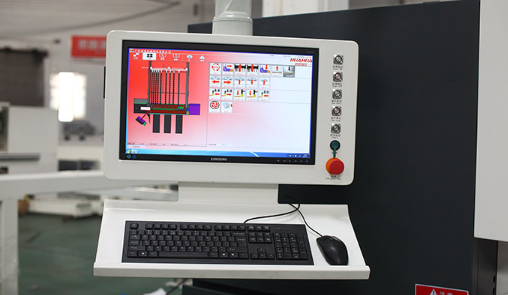

Промышленный компьютер на базе ОС WINDOWS XP
Станок работает по управлением операционной системы WINDOWS, что позволяет максимально быстро задавать настройки, использовать загрузку карт раскроя с USB носителей, подключать станок к удаленному компьютеру по сети ETHERNET.
Встроенный 19” монитор, защищенный от попадания пыли, имеющий собственную систему охлаждения (кулер) - позволяет оператору работать с максимальным комфортом
и визуализацией.
Встроенный 19” монитор, защищенный от попадания пыли, имеющий собственную систему охлаждения (кулер) - позволяет оператору работать с максимальным комфортом
и визуализацией.
Стальной полированный рабочий стол
Стол из нержавеющей стали в рабочей зоне рассчитан на весь срок службы оборудования, полностью исключен его износ в процессе эксплуатации, а так же предотвращает механическое повреждение обрабатываемого материала в процессе его перемещения.

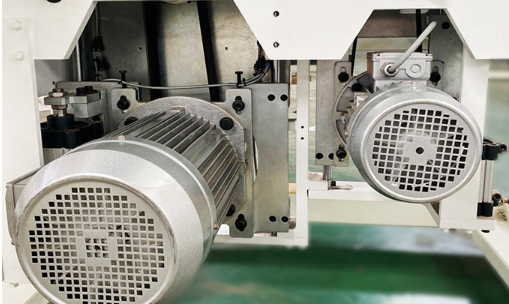

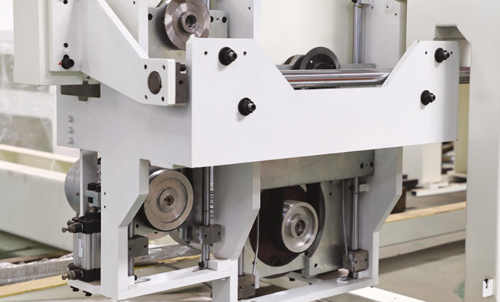

Пильный узел
Пильный узел выполнен из толстой высокопрочной стали прошедшей специальную термическую обработку. Способен выдерживать максимальные нагрузки при эксплуатации
оборудования в три смены. Перемещается на роликах по высокоточным цилиндрическим направляющим, выполненным из высокопрочной стали.
Обеспечивает продолжительный срок службы механизма, а так же сохраняет высокую точность перемещения при пилении.
оборудования в три смены. Перемещается на роликах по высокоточным цилиндрическим направляющим, выполненным из высокопрочной стали.
Обеспечивает продолжительный срок службы механизма, а так же сохраняет высокую точность перемещения при пилении.
Быстрая смена основной пилы
Пневматическая система фиксации основной пилы позволяет производить смену инструмента за 3 – 5 мин., что уменьшает простой оборудования и увеличивает его производительность.
Автоматическая регулировка вылета основной пилы
Раскроечный центр оснащен автоматической регулировкой вылета пильного диска в зависимости от толщины обрабатываемого пакета заготовок, что обеспечивает высокое качество резания, а так же отсутствие человеческого фактора, и снижение процента брака.

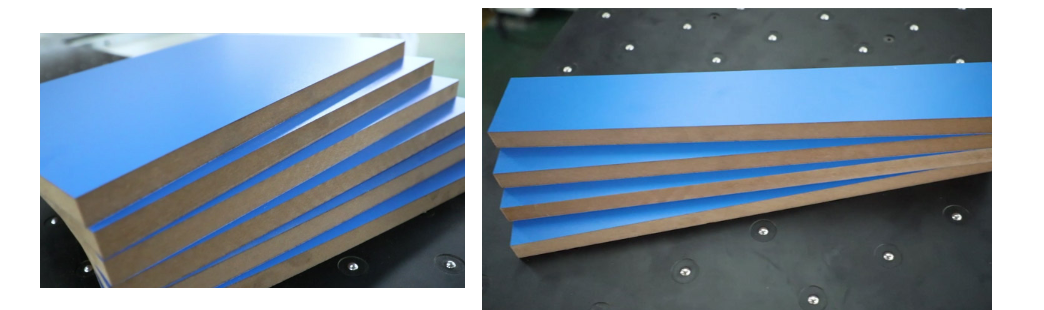

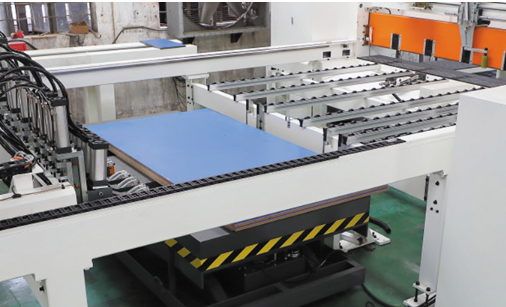

Усовершенствованная конструкция захватов
Данная система позволяет надежно фиксировать пакет заготовок, обеспечивая высокую точность резания, при перемещении на максимальных скоростях, а так же минимальная ширина отрезаемого материла теперь составляет 5 мм.
Это позволяет получить максимальный выход готовой продукции и наиболее рационально оптимизировать раскрой.
Система перемещения состоит из 8-ми захватов.
Это позволяет получить максимальный выход готовой продукции и наиболее рационально оптимизировать раскрой.
Система перемещения состоит из 8-ми захватов.

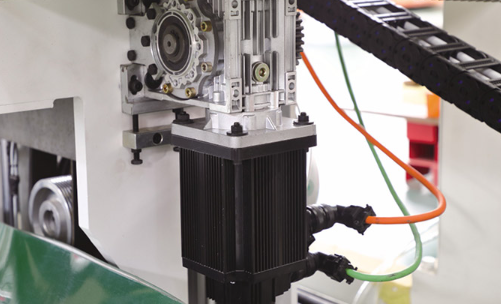

Сервопривод перемещения
Пильный блок и система захватов приводится в движение надежной системой шестерня/рейка.
Использование в сочетании с серводвигателями позволяет обеспечить работу на скоростях до 100 м./мин. перемещения пильного блока, и до 120 м/мин. системы захватов.
Использование в сочетании с серводвигателями позволяет обеспечить работу на скоростях до 100 м./мин. перемещения пильного блока, и до 120 м/мин. системы захватов.
Загрузочные столы с воздушной подушкой и роликами
С фронтальной части центр комплектуется тремя загрузочными столами с воздушной подушкой, предназначенными для загрузки и выгрузки деталей, а так же для разворота пакета из продольного в поперечное положение по отношению к рабочей области станка.
Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части текстолитового стола,
тем самым исключается возможное появление царапин на нижней поверхности детали.
Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части текстолитового стола,
тем самым исключается возможное появление царапин на нижней поверхности детали.
Каждый загрузочный стол имеет на торцах роликовый механизм, который обеспечивает легкую загрузку крупногабаритных материалов с фронтальный части станка. Что препятствует образованию механических повреждений на обрабатываемых деталях, и создаёт легкость и удобство загрузки листов на рабочий стол.
