HUAHUA 380CL
Форматно-раскроечный центр с ЧПУ
Предназначен для раскроя пакета плитных материалов (ДСП, МДФ, ДВП и др.), как облицованных так и не облицованных.
Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Станок производит обработку с высокой скоростью.
В станок встроена панель управления с самыми высокими показателями в отрасли.
Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Станок производит обработку с высокой скоростью.
В станок встроена панель управления с самыми высокими показателями в отрасли.
Область применения:
Высокопроизводительный автоматический форматно-раскроечный центр с чпу HUAHUA HP330CL предназначен для раскроя плит или пакетов плит из дерева, ДСП, МДФ, фанеры и ДВП. Центр оснащен подъемной платформой и системой управления на основе ПК/ПЛК.
Высокопроизводительный автоматический форматно-раскроечный центр с чпу HUAHUA HP330CL предназначен для раскроя плит или пакетов плит из дерева, ДСП, МДФ, фанеры и ДВП. Центр оснащен подъемной платформой и системой управления на основе ПК/ПЛК.
| Система управления | 21 "ПК с оптимизатором резки |
| Максимальный размер нарезки | 3800 мм (размер режущей кромки с задней загрузкой 3600 мм) |
| Максимальная толщина резки | 120 мм |
| Максимальная скорость резки | 120 м/мин |
| Основное пильное полотно | |
| Размер | Φ380* Φ75 мм |
| Скорость | 4000 об/мин |
| Пильный диск с зазубринами | |
| Размер | Φ200* Φ50 мм |
| Скорость | 5200 об/мин |
| Скорость перемещения пилы вперед | 0-100 м/мин |
| Скорость движения носителя назад | 0-120 м/мин |
| Мощность двигателя главной пилы | 18,5 кВт |
| Мощность двигателя измерительной пилы | 2,2 кВт |
| Мощность приводного двигателя держателя пилы | 2 кВт |
| Автоматическая система подачи | |
| Пневматические удерживающие захваты | 12 шт |
| Скорость подачи | 85 м /мин |
| Мощность питающего двигателя | 2 кВт (двигатель Sevro) |
Детальные данные по станку
Простота, безопасность, надежность
Простота в эксплуатации, безопасность и
надежность.
Позволяет работать совместимо с программами
для управления штрих-кодами или для
автоматизации производства.
надежность.
Позволяет работать совместимо с программами
для управления штрих-кодами или для
автоматизации производства.

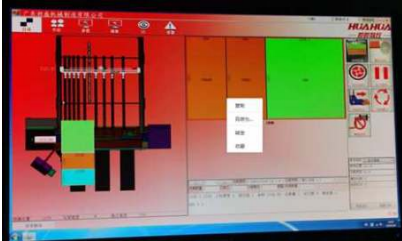

Cистема
В станок встроена система автоматического расчета, разметки плана раскроя и система система управления остатками

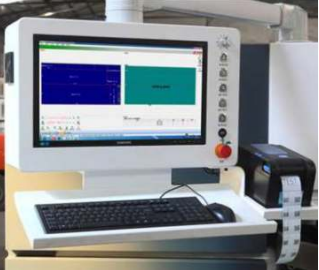

Микропрограммируемый контроллер
Встроенная оперативная память объемом до
64 кб.
64 кб.
Стол
Стол из нержавеющей стали в рабочей зоне
рассчитан на весь срок службы оборудования,
полностью исключен его износ в процессе
эксплуатации, а так же предотвращает
механическое повреждение обрабатываемого
материала в процессе его перемещения.
рассчитан на весь срок службы оборудования,
полностью исключен его износ в процессе
эксплуатации, а так же предотвращает
механическое повреждение обрабатываемого
материала в процессе его перемещения.
Пила
Основная пила может автоматически
определять высоту подъема в зависимости
от толщины пластины.
определять высоту подъема в зависимости
от толщины пластины.

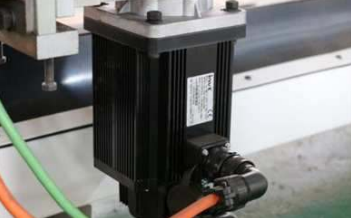

Двигатели машины
Два пильных полотна приводятся в движение
двумя отдельными двигателями;
Держатель пилы приводится в движение
серводвигателем;
Максимальная толщина резки: 120 мм.
двумя отдельными двигателями;
Держатель пилы приводится в движение
серводвигателем;
Максимальная толщина резки: 120 мм.

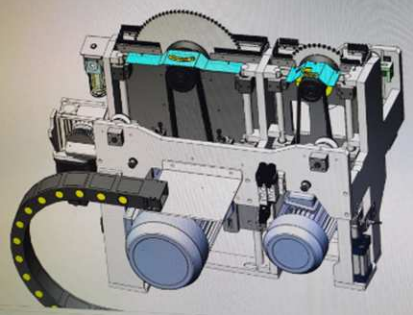

Пильных узел
Пилы перемещаются вверх и вниз по линейной
направляющей стабильным движением,
обеспечивая точность резки.
Держатель пилы автоматически выдвигает
основание в обратное положение при следующей резке, что сокращает неиспользованное время перемещения и значительно повышает эффективность.
Максимальная скорость достигает 100 м / мин.
направляющей стабильным движением,
обеспечивая точность резки.
Держатель пилы автоматически выдвигает
основание в обратное положение при следующей резке, что сокращает неиспользованное время перемещения и значительно повышает эффективность.
Максимальная скорость достигает 100 м / мин.

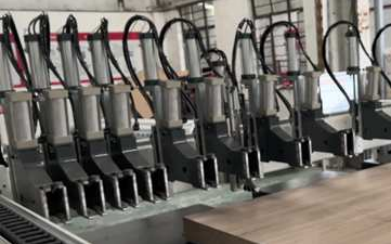

Пневматические удерживающие захваты
Пневматические удерживающие захваты 12 шт. устойчиво сжимают панель и значительно снижают трудоемкость, что значительно повышает эффективность производств.

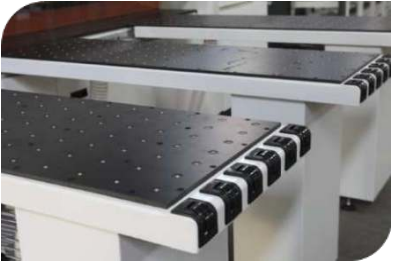

Загрузочные столы
Загрузочный стол (4шт) предотвращает царапание доски и обеспечивает более плавное движение доски, подходит для тяжелых и больших деревянных панелей.

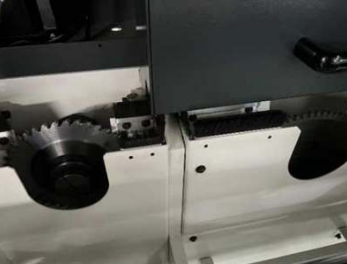

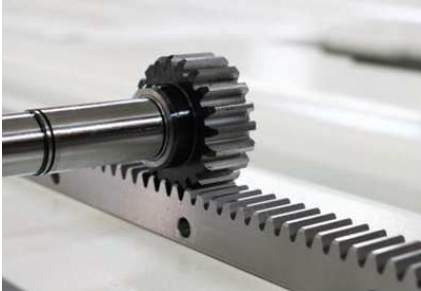

Стальная шестерня и рейка
Полностью импортированная стальная
тайваньская шестерня и рейка обладает износостойкостью.
тайваньская шестерня и рейка обладает износостойкостью.

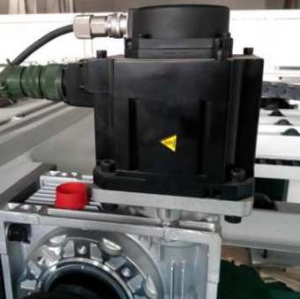

Серводвигатель
Устройство автоматической подачи
приводимое в действие высокопроизводительным серводвигателем, в системе автоматического управления, может точно реагировать на управляющие сигналы, обеспечивая точность резки.
приводимое в действие высокопроизводительным серводвигателем, в системе автоматического управления, может точно реагировать на управляющие сигналы, обеспечивая точность резки.
Предохранитель
Машина оснащена предохранительным
индукционным выключателем.
Когда человек взаимодействует с машиной, сенсорный выключатель прекращает работу машины, чтобы сотрудники компании не пострадали.
индукционным выключателем.
Когда человек взаимодействует с машиной, сенсорный выключатель прекращает работу машины, чтобы сотрудники компании не пострадали.
