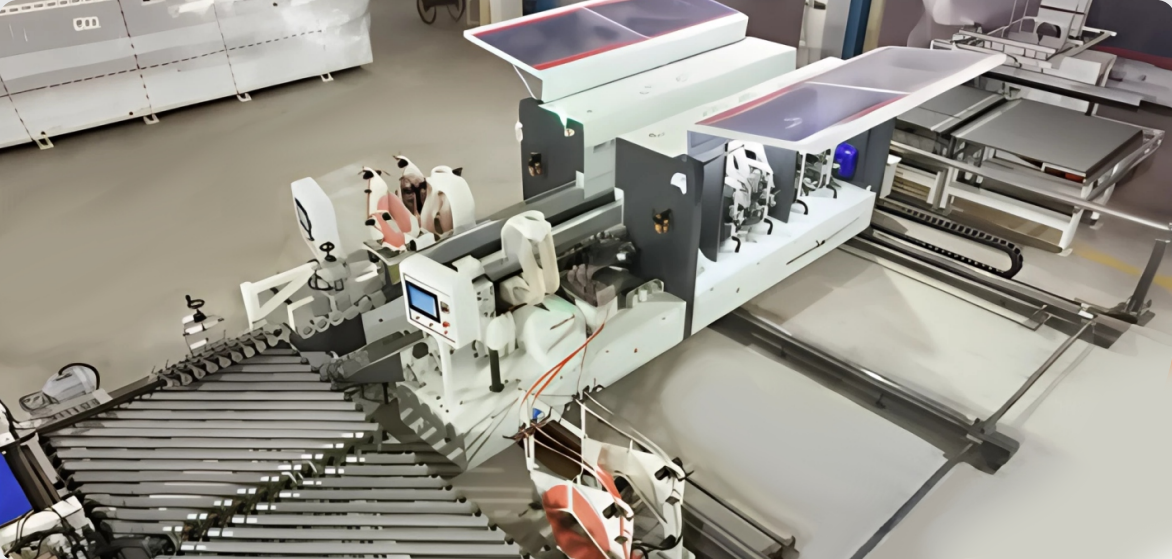

Двухсторонний автоматический кромкооблицовочный станок HUAHUA 2506

Станок проходного типа для одновременного облицовывания с двух сторон кромочными материалами деталей с последующей обработкой кромки, срезом свесов по длине и по торцам, фрезерованием, циклеванием и полированием.


Цена по запросу
Ключевые характеристики

  1. В 2 раза быстрее! Кромление сразу с двух сторон
  2. Возможность встроить этот станок в автоматическую линию
  3. Минимизация повреждений заготовок

Особенности станка HUAHUA 2506

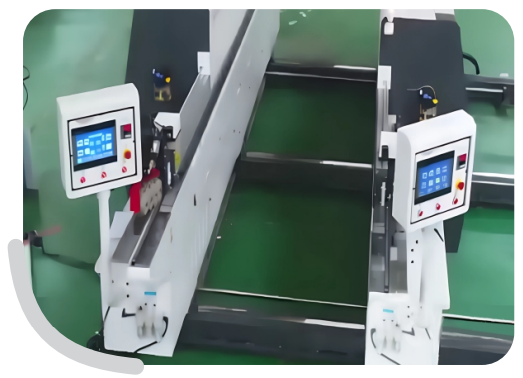

ПАНЕЛЬ УПРАВЛЕНИЯ
Цветной сенсорный экран на каждой стороне обрабатывающей зоны.
Меню станка полностью на русском языке. Возможность управлять узлами, скоростью подачи, регулировкой длины черновых свесов. Индикация ошибок и неисправностей.
БЛОКИРОВКА ПОДАЧИ ЗАГОТОВКИ
Не дает оператору подавать заготовку раньше, чем это будет возможно, что предотвращает повреждение и повышенный износ узлов.

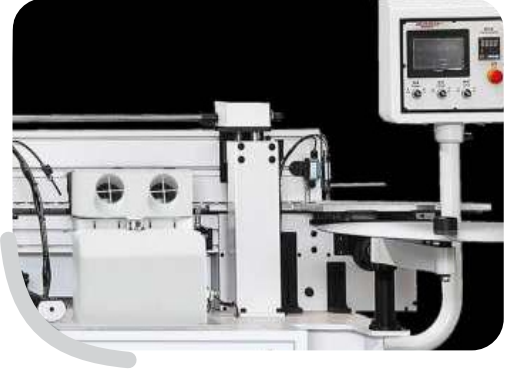

УЗЕЛ ПРИФУГОВКИ
Узел предварительного фрезирования (прифуговка) в станке оснащен двумя высокочастотными моторами по 2.2 кВт 12 000 об/мин.

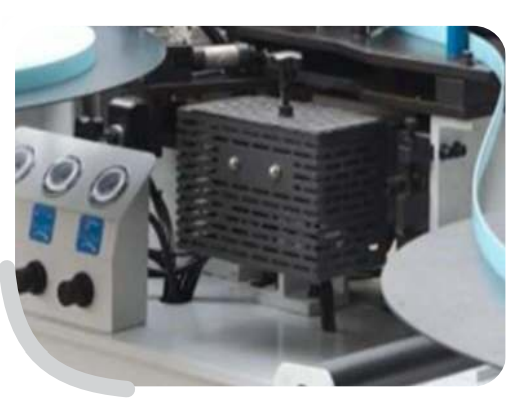

КЛЕЕВОЙ УЗЕЛ
Простая и надежная конструкция клеевого узла с электронным блокомконтроля температуры и тефлоновойванной гарантирует работу при высоких нагрузках и работе в 2-3 смены.

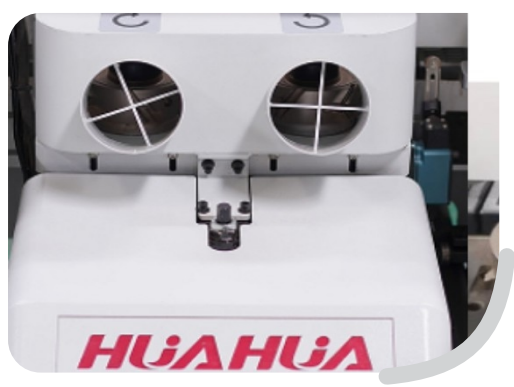

ТОРЦОВОЧНЫЙ УЗЕЛ
Станок оснащен двумя высокочастотными двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм.

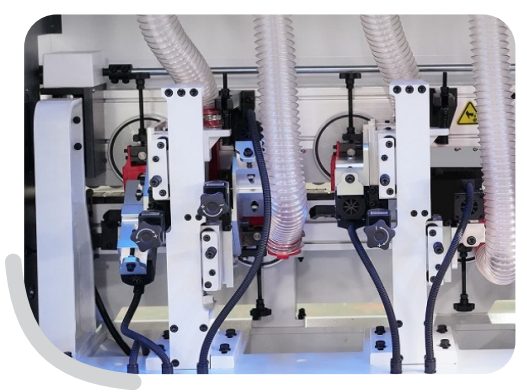

ФРЕЗЕРНЫЙ УЗЕЛ
2 узла на каждой стороне. Узел станка оснащен 2 фрезами с прямыми ножами, 2 фрезами с радиусными ножами R2.

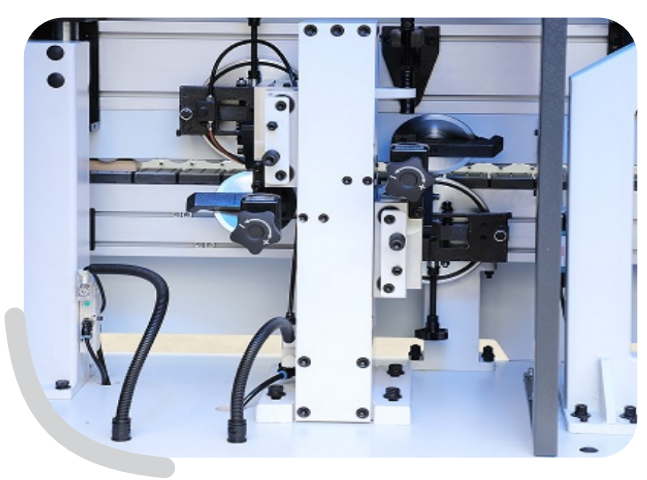

УЗЛЫ ЦИКЛЁВКИ
Радиусная цикля удаляет микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. Два двухсторонних ножа радиусом R2 снимают тонкий слой с отфрезерованной поверхности для устранения дефектов.

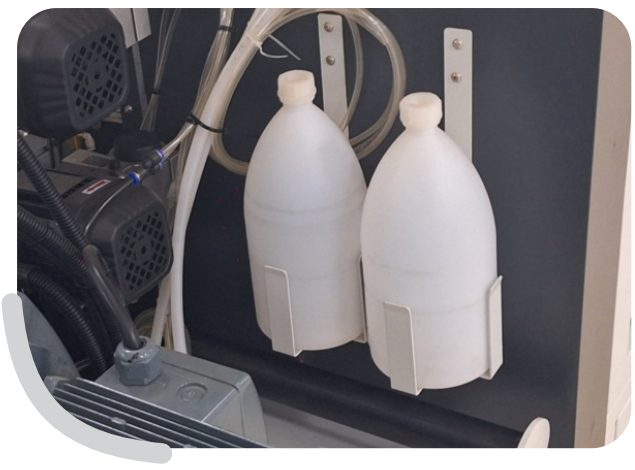

УЗЛЫ ПОДАЧИ ЖИДКОСТИ
Станок оснащен узлами подачи разделительной и полирующей жидкости.

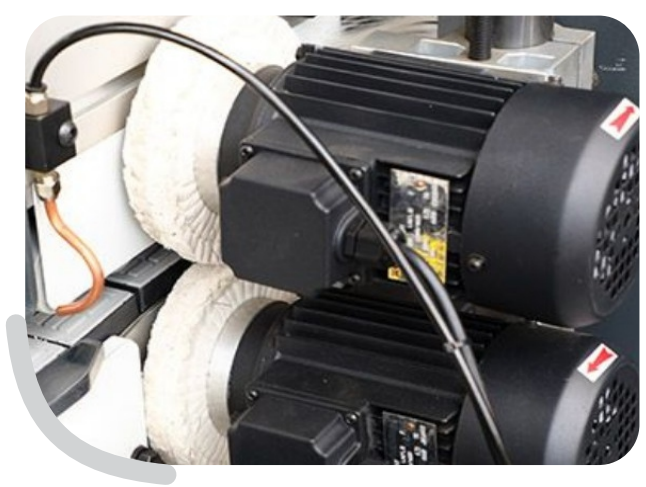

ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Узел полировки с кругами из двухслойной ткани осуществляет финишную обработку кромки, придает блеск обработанной поверхности и очищает от загрязнений.

       Установленные узлы

  1. Узел предварительного фрезерования
  2. Пресс группа с узлом предварительной обрезки кромки
  3. Узел чистовой торцевой обрезки
  4. 2 фрезерных узла для снятия свесов
  5. Циклевочный узел R2
  6. Полировальный узел

Отличительные особенности

  1. Скорость подачи 15-18-20м/мин
  2. Пневматическая шторка от загрязнения на клеенаносящем валу
  3. Механизм подъема/опускания прижимной траверсы оснащен электроприводом
  4. Индивидуальный частотный преобразователь для каждого рабочего узла
  5. Освещение в защитной кабине
  6. Базирующая линейка с цифровым счетчиком на узле прифуговки
Технические характеристики
Мин.размер обрабатываемой детали
100х80 мм
Скорость подачи
15-18-20 м/мин
Толщина детали
10-60 мм
Ширина кромки
13 – 63 мм
Толщина кромки
0,4 – 3,0 мм
Рабочее давление
0,65 мРа
Общая мощность
42,5 кВт
Вес
4500 кг
Габариты
 6626 х 5453 х 1820 мм
