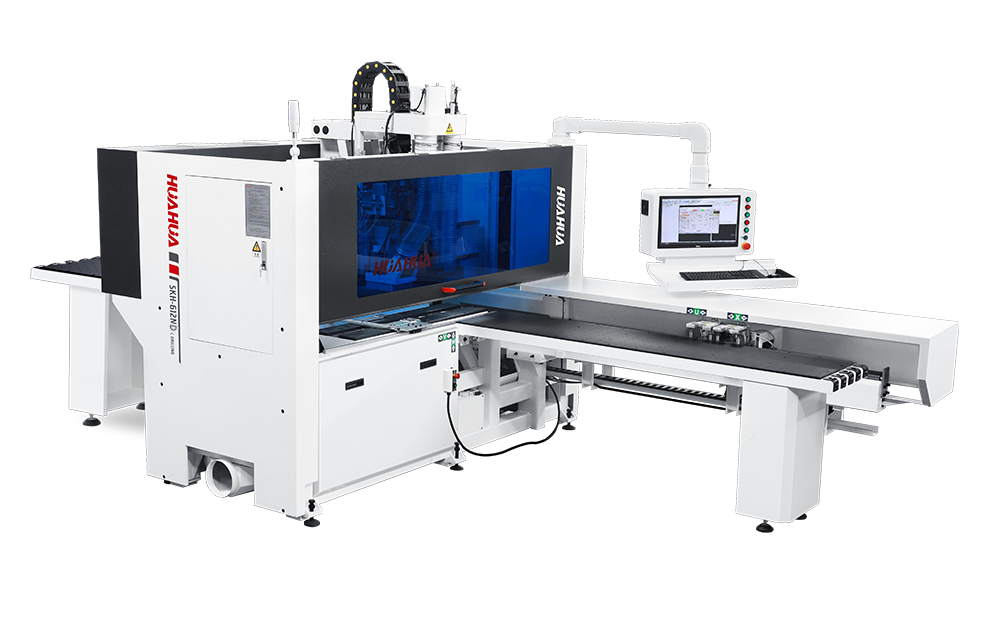

HUAHUA SKH-612 ND
Сверлильно-присадочный центр с ЧПУ
Высокоскоростное и точное, глухое и сквозное сверление плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятия четверти двумя присадочными головами, верхней и нижней плоскостей, а так же торцов.
Область применения:
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели
Отличительные особенности:

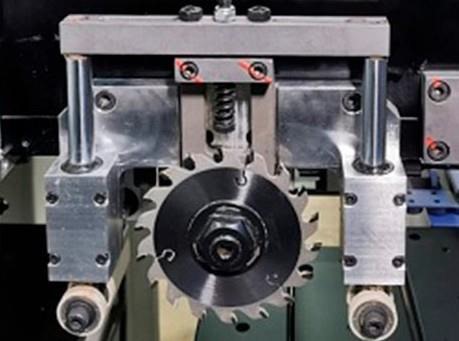

– Пазовальная пила
– Разгрузочный стол
Станина и рабочий стол
– Портальная конструкция станины, гарантирует максимальную точность при обработке сверлильной группой.
– Рабочий стол с воздушной подушкой для обеспечения удобного позиционирования заготовки. Задний приемный стол для увеличения производительности.
Перемещение заготовок
– Осуществляется вдоль продольной оси X станка посредством двух захватов с управлением от ЧПУ.
– Они выполняют функцию задних базовых упоров при базировании заготовок в станке.

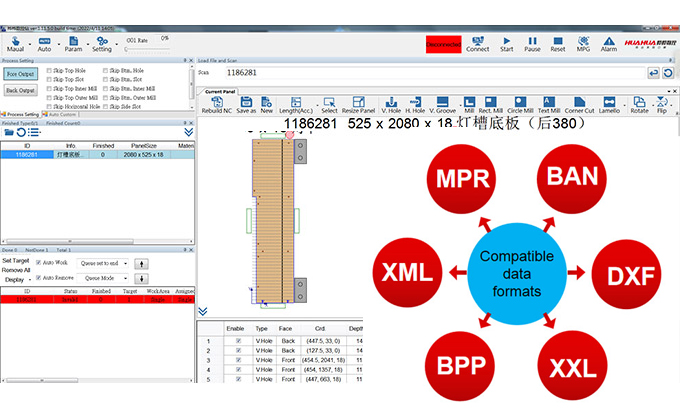

Система управления ЧПУ
– Состоит из цифрового управления для обрабатывающих центров Syntec (Тайвань).
Характеристики:
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели
Отличительные особенности:
– Пазовальная пила
– Разгрузочный стол
Станина и рабочий стол
– Портальная конструкция станины, гарантирует максимальную точность при обработке сверлильной группой.
– Рабочий стол с воздушной подушкой для обеспечения удобного позиционирования заготовки. Задний приемный стол для увеличения производительности.
Перемещение заготовок
– Осуществляется вдоль продольной оси X станка посредством двух захватов с управлением от ЧПУ.
– Они выполняют функцию задних базовых упоров при базировании заготовок в станке.
Система управления ЧПУ
– Состоит из цифрового управления для обрабатывающих центров Syntec (Тайвань).
Характеристики:
| Размеры зоны обработки | Мин. ширина детали | 50 мм |
| | Макс. ширина детали | 1200 мм |
| | Максимальная ширина рабочей части | 1200 мм |
| | Мин. длина детали | 250 мм |
| | Макс. длинна детали | 4200 мм |
| | Мин. толщина детали | 10 мм |
| | Макс. толщина детали | 48 мм |
| Скорость перемещени | Ось X | 4610 мм 130 м/мин |
| | Ось Y | 1690 мм 85 м/мин |
| | Ось Z | 130 мм 30 м/мин |
| | Ось U | 5410 мм 130 м/мин |
| | Ось V | 1360 мм 80 м/мин |
| | Ось W | 110 мм 30 м/мин |
| | Ось A | 1210 мм 30 м/мин |

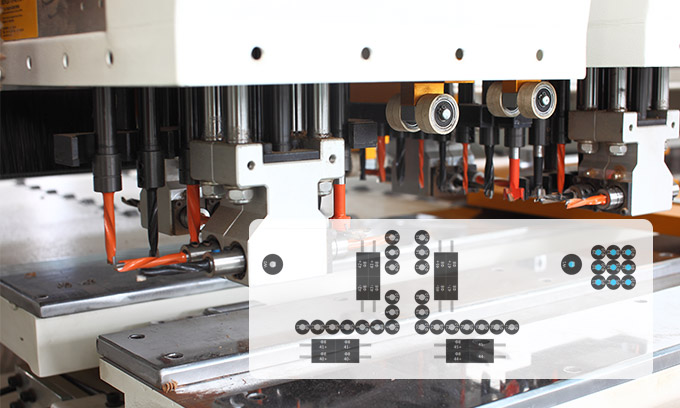

| Верхний сверлильный узел | Количество вертикальных шпинделей | 12 шт. |
| | Количество горизонтальных шпиндель | 8 |
| | Скорость вращения сверлильных шпинделей | 2800 об./мин. |
| Нижний сверлильный узел | Мощность фрезерных шпинделей | 3,5 кВт х2 18000 об/мин |
| | Количество вертикальных шпинделей | 9 шт. |
| | Скорость вращения сверлильных шпинделей | 2800 об./мин. |
| | Мощность сверлильных шпинделей, кВт | 2,2 х2 |
| Другие данные: | Общая мощность | 18,02 кВт |
| | Общий размер | 5470 x 2680 x 2135 мм |
| | Вес | 2440 кВт |
Используемые компоненты:
21 дюймовый цветной дисплей управления экраном
С помощью 21-дюймового цветного экрана, осуществляется управление дисплеем. Прост в эксплуатации и экономит пространство. Конструкция безопасна и надежна, интерфейс прост и удобен. Поставляется с полными комплектом инструкций по эксплуатации и руководством по поиску неисправностей.
