Автоматический кромкооблицовочный станок HUAHUA-608RLKSH
Производительный и надежный кромкооблицовочный станок для облицовывания прямолинейных кромок.
- Скорость подачи 20–26 м/мин, точное позиционирование прижимной лентой.
- Быстрая смена толщины кромки (4 размера) с пульта.
- Бесконтактное управление агрегатами по путевым точкам.
- Программируемые паузы нагрева клеевой ванны.
- Отдельный частотный преобразователь на каждый узел.
- Электропривод прижимной траверсы для точной настройки.
- Цифровая линейка для точного съема при фрезеровании.
Цена по запросу
Особенности станка HUAHUA-608RLKSH

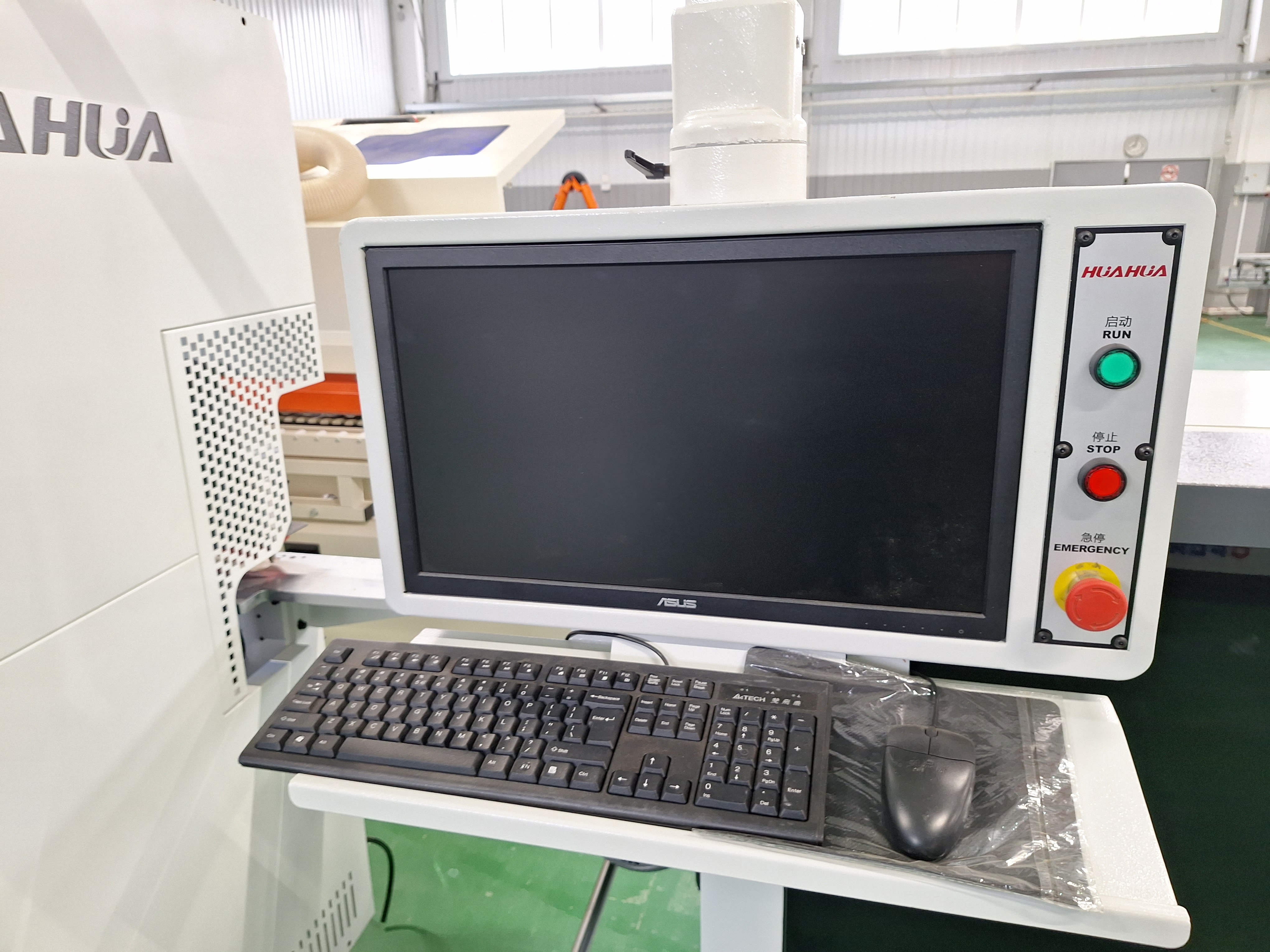

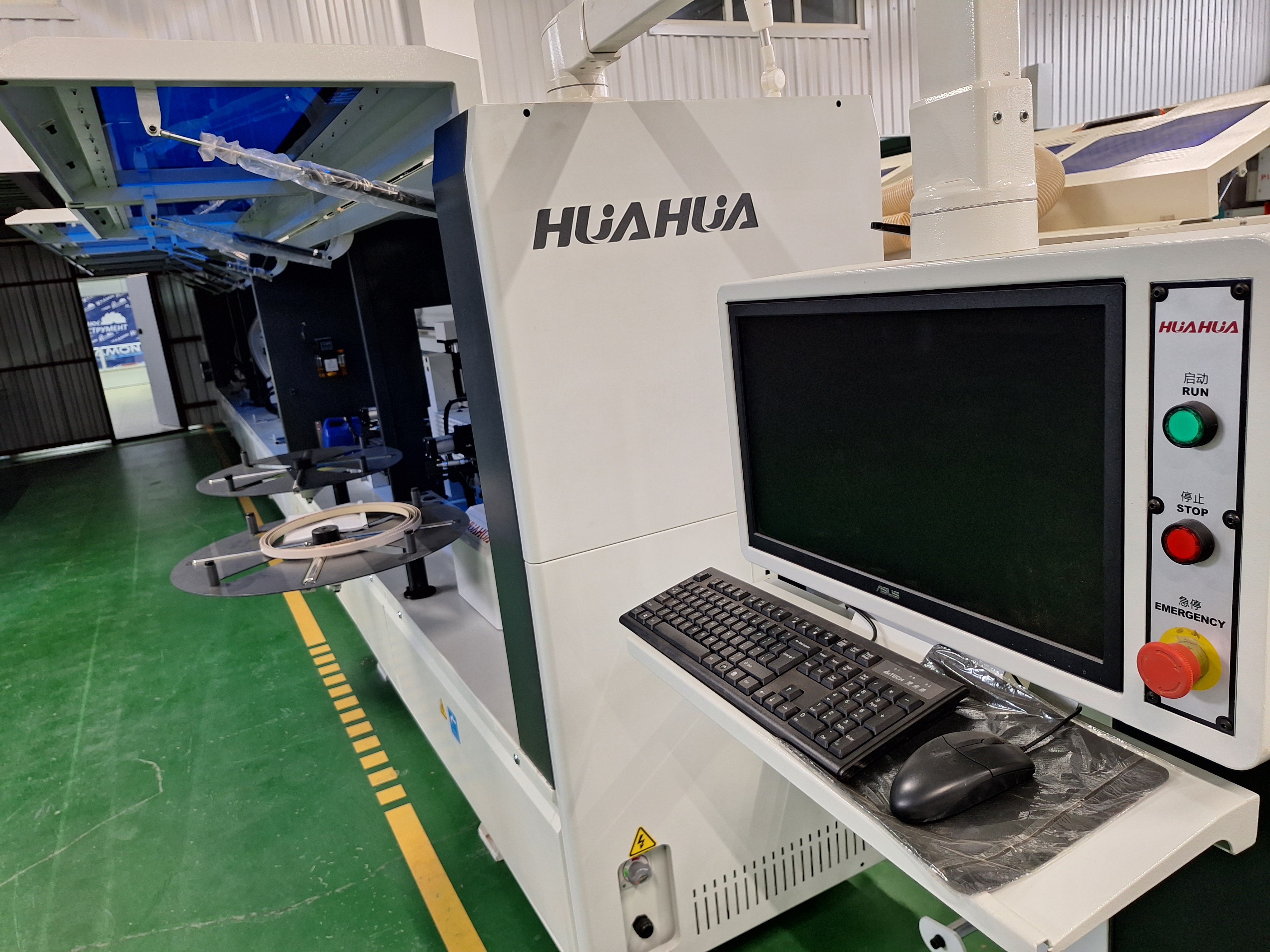

Панель управления
Меню кромкооблицовочного станка полностью на русском языке. Панель отображает ошибки и неисправности, а также позволяет управлять узлами, скоростью и регулировкой длинны черновых свесов.

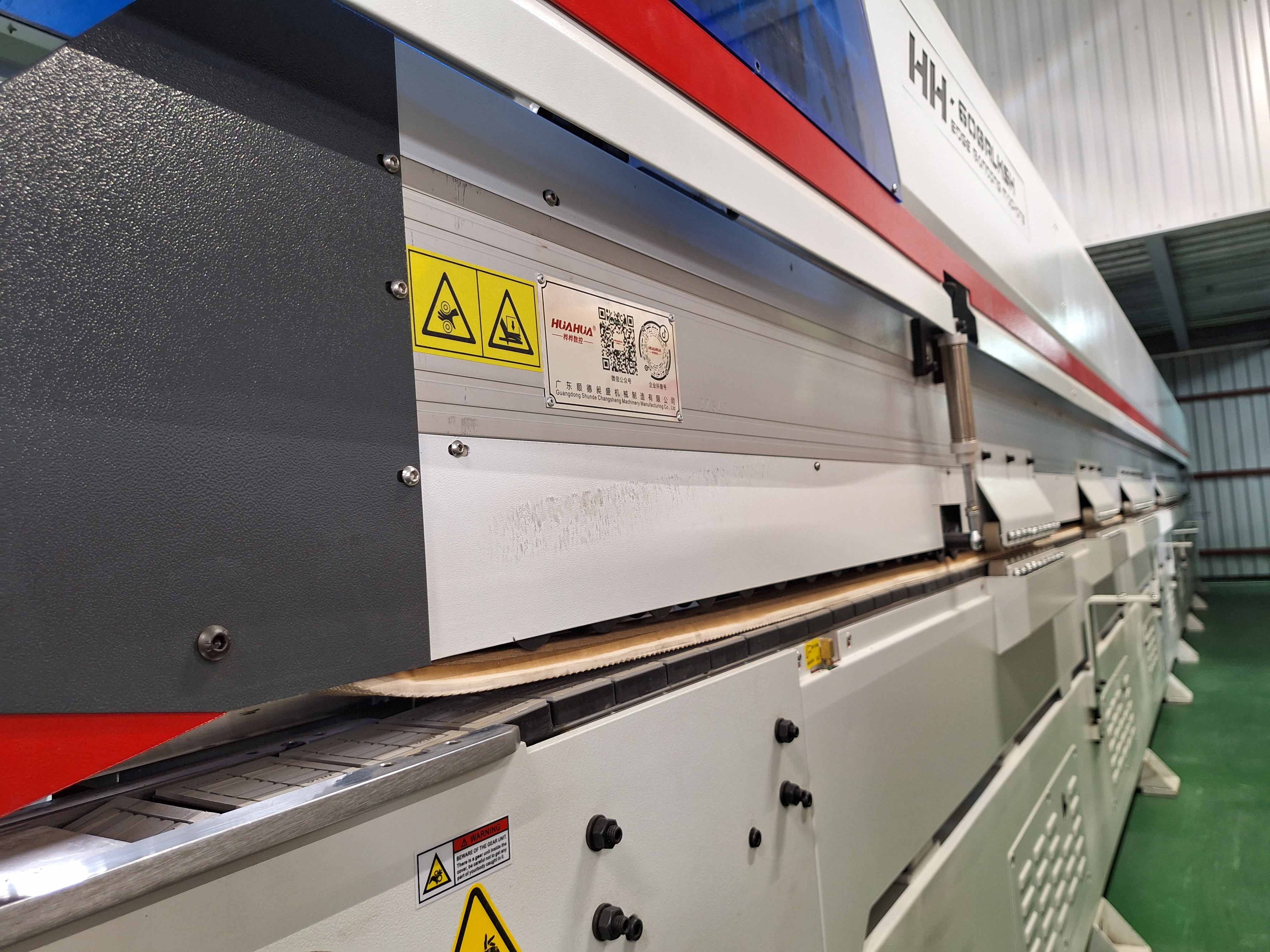

Прижимная лента
Прижимная лента вместо роликов гарантирует точное и надежное позиционирование детали на всех этапах обработки кромки на скорости до 26 м/мин.
Пресс группа
Прижимной блок с пневматическим управлением в кромочнике оснащен одним основным и допресовочными роликами оснащенными скребками для снятия остатков клея.
Давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей.
Давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей.
Узел предварительного фрезерования
Узел предварительного фрезерования оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки.

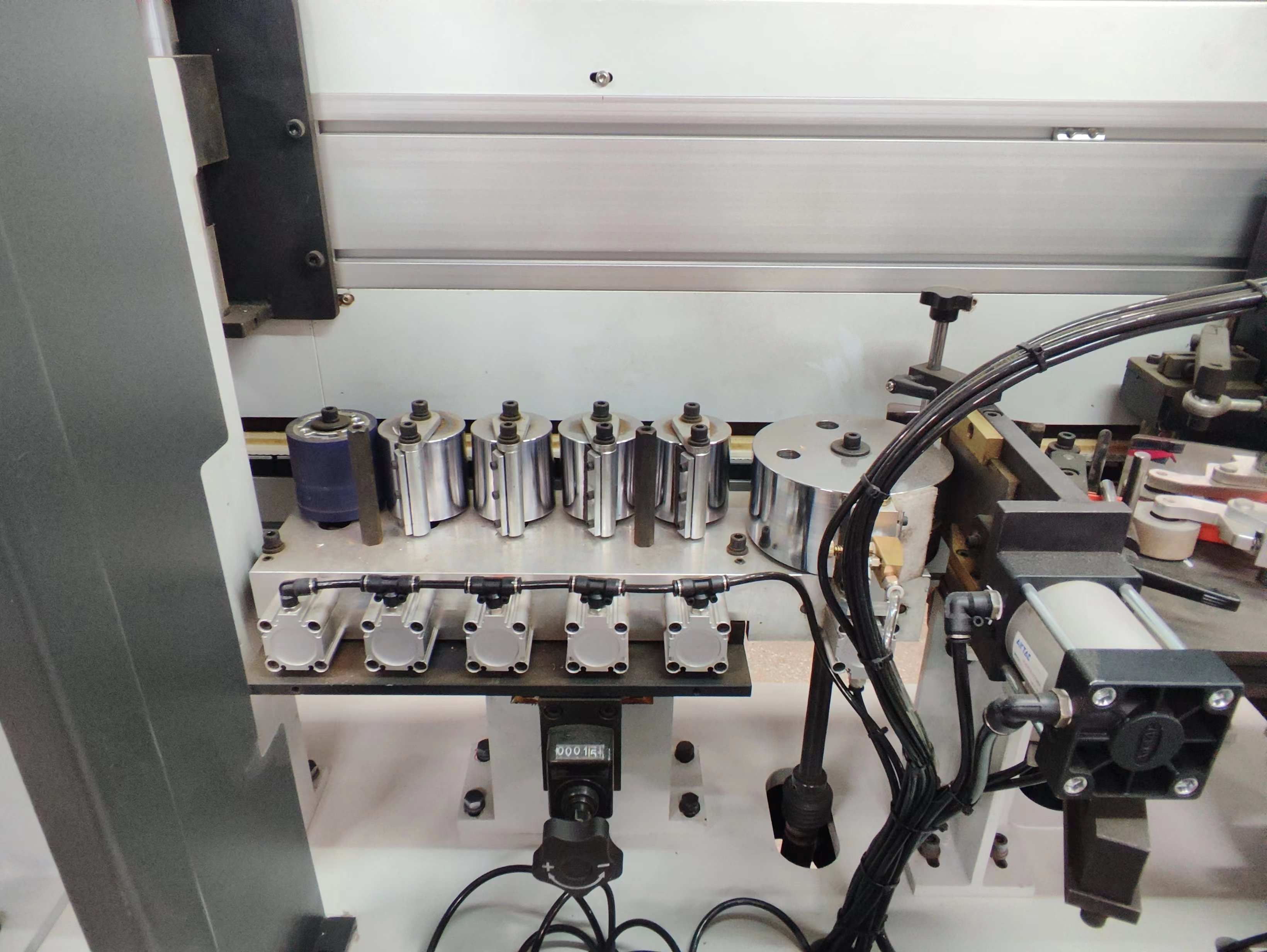

Узел приклеивания
На станке установлены две клеевые ванны: верхняя с предварительным расплавом (5 кг, быстрая готовность за 15 минут, дозированная подача, контроль через смотровое окно, поддержка PUR-клея) и нижняя для EVA-клея. Автоматическая пневматическая загрузка клея осуществляется из бункера на 12,5 кг, обеспечивая быстрый переход между типами и цветами клея.

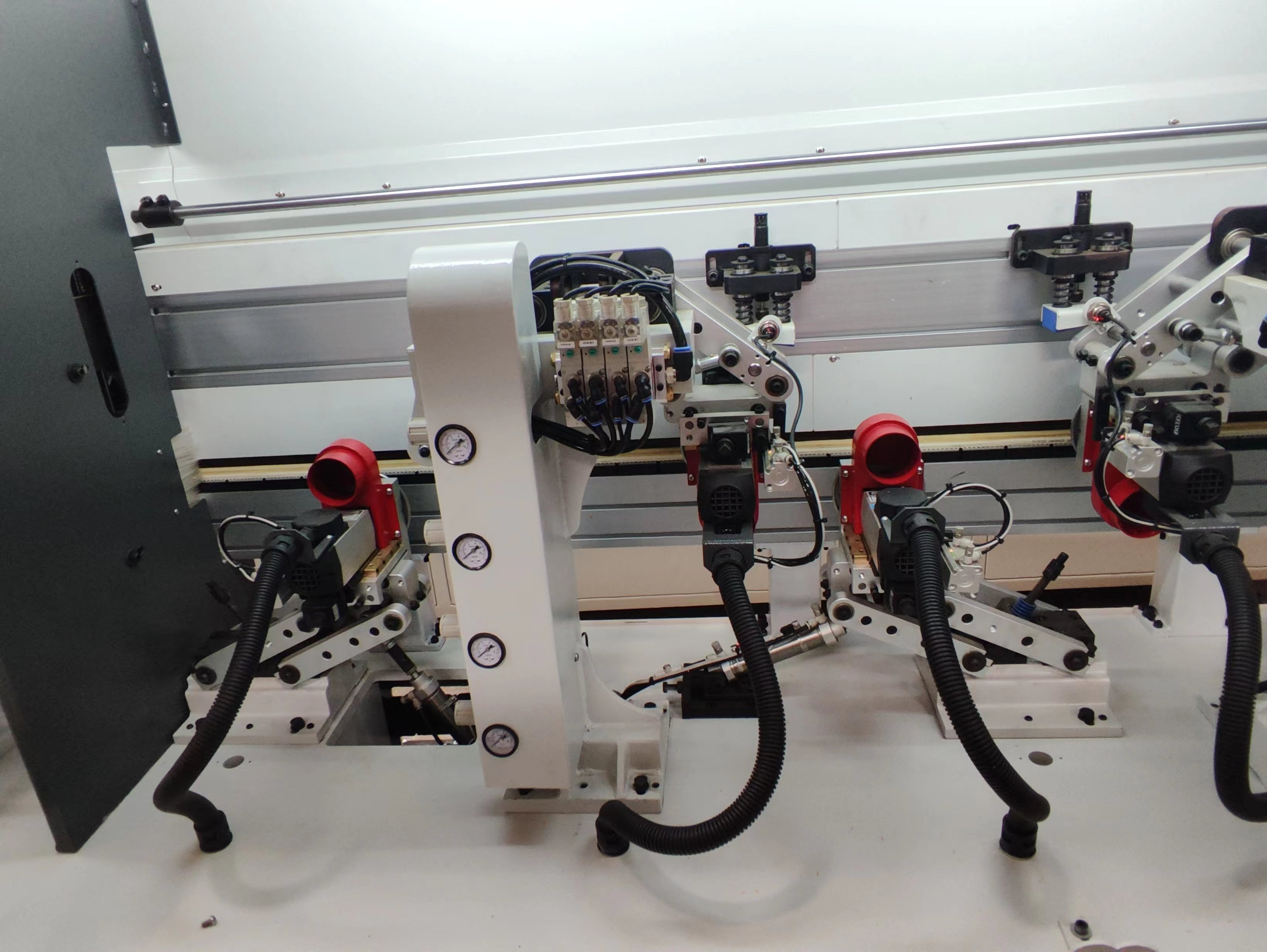

Узел торцевой обрезки
Узел чистовой торцевой обрезки с двумя высокочастотными электродвигателями имеет разнесенные независимые направляющие для точной торцовки на максимальной скорости. Перемещение пил по линейным направляющим с автоматической смазкой.

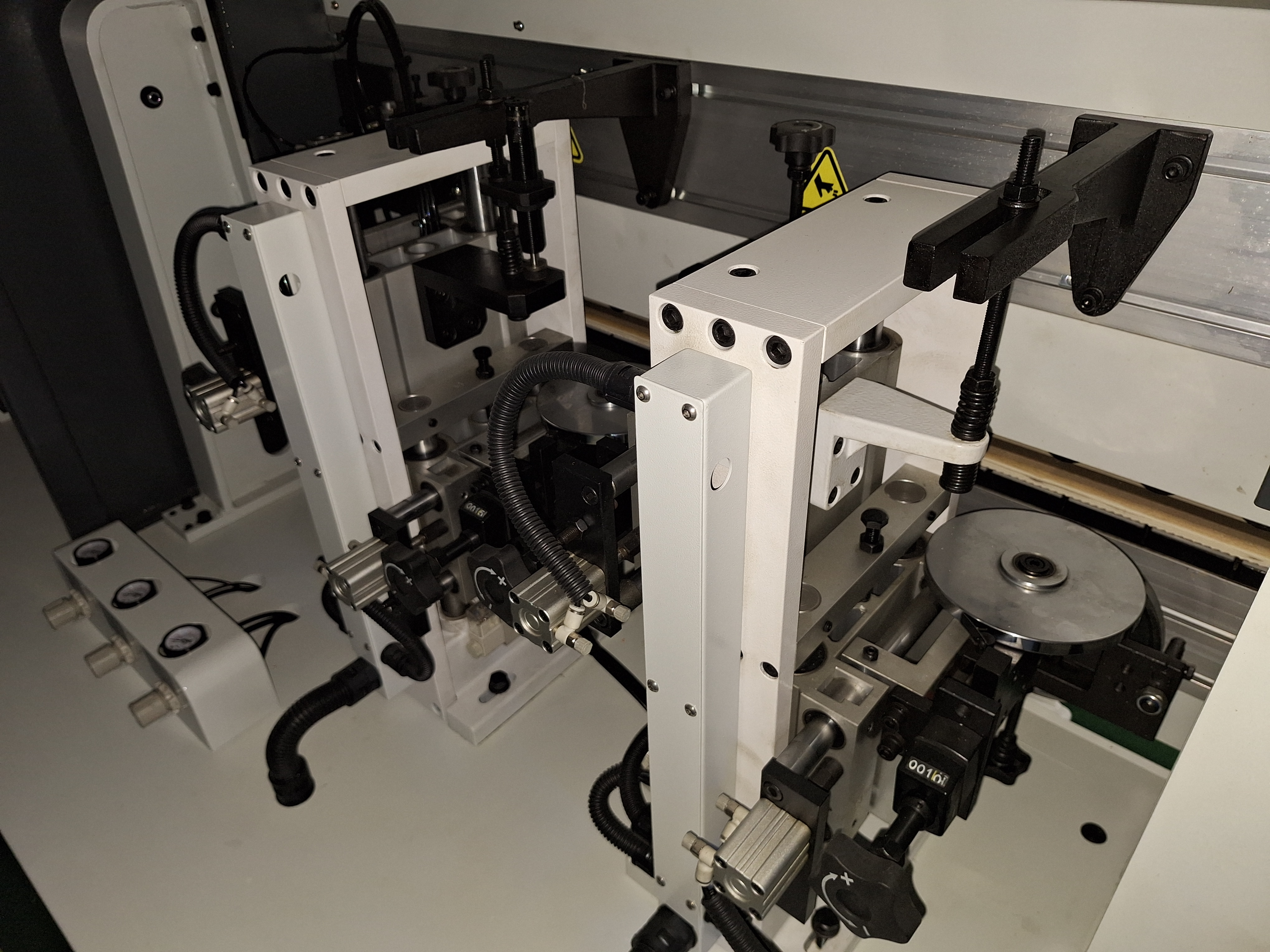

Два узла снятия свесов
Фрезерные узлы с двумя высокочастотными электродвигателями и алмазными фрезами (R2 и R1) отслеживают деталь через круглые копиры на плавающем узле, предотвращая брак. Каждый узел настраивается на две толщины кромки с переключением с пульта.

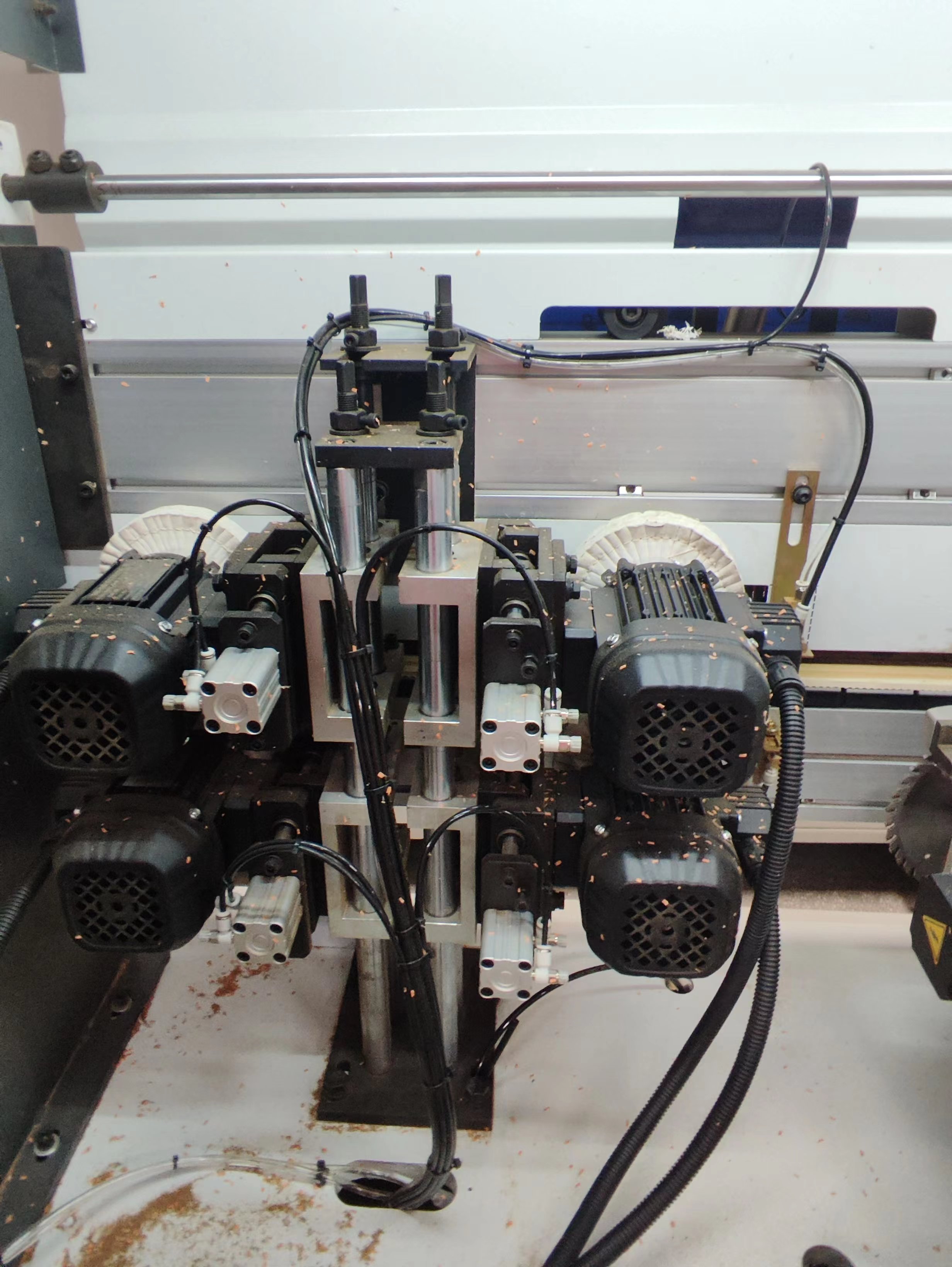

Узел обкатки углов
Узел раунд (обкатка углов)оснащен четырьмя высокоскоростными моторами и успешно работает на скорости 26 м/мин.
На узле установлены радиусные фрезы.
Возможны четыре схемы работы узла.
На узле установлены радиусные фрезы.
Возможны четыре схемы работы узла.
Циклевка
Два радиусных узла с твердосплавными ножами (R2 и R1) снимают тонкий слой и устраняют волну после фрезеровки, обеспечивая ровную кромку.
Переключение и пневмоперенастройка по толщине - с пульта.
Плоская цикля с двумя прямыми ножами удаляет излишки клея и микронеровности в местах стыка кромки с деталью.
Переключение и пневмоперенастройка по толщине - с пульта.
Плоская цикля с двумя прямыми ножами удаляет излишки клея и микронеровности в местах стыка кромки с деталью.
Полировальный узел
Двойной узел полировки осуществляет полировку обработанной части кромки, высокое качество достигается за счет системы осцилляции с приводом от пневматических цилиндров.
Для придания финишного блеска кромки установлен узел для нанесения полировальной жидкости.
Для придания финишного блеска кромки установлен узел для нанесения полировальной жидкости.
Технические характеристики
Толщина кромки | 0,4 - 3,0 мм |
Толщина заготовки | 13 - 63 мм |
Длина заготовки | от 120 мм |
Ширина заготовки | от 60 мм |
Узел прифуговки | 2 х 2,2 кВт |
Узел чистовой торцовки кромки | 2 х 0,37 кВт |
Узел фрезерования кромки | 4 х 0,75 кВт |
Узел Раунд (фрезерования углов кромки) | 4 х 0,75 кВт |
Узел полирования | 4 х 0,37 кВт |
Скорость подачи | 20 - 23 - 26 м/мин |
Рабочее давление | 0,65 мПа |
Рабочее напряжение | 380 В |
Установленная мощность | 31,8 кВт |
Общий размер | 11700 х 1100 х 1800 мм |
Вес | 4500 кг |
Обратите внимание! | Размер фрез на прифуговке в стандартнойкомплектации 125 х 30 х Н40 мм |
